仓库温湿度监测RS485方案

发布时间:2019-08-26 15:41:45 阅读人数:1657

1、方案需求

        所属行业:仓库
        需求描述:监测仓库内空气温湿度,现场有市电,走485线,数据上传客户自己电脑,安  装WS-RJ-K软件,实现在电脑上集中监测


2、文案说明


(1)主题


  仓库环境监测,电脑集中监测


(2)设计

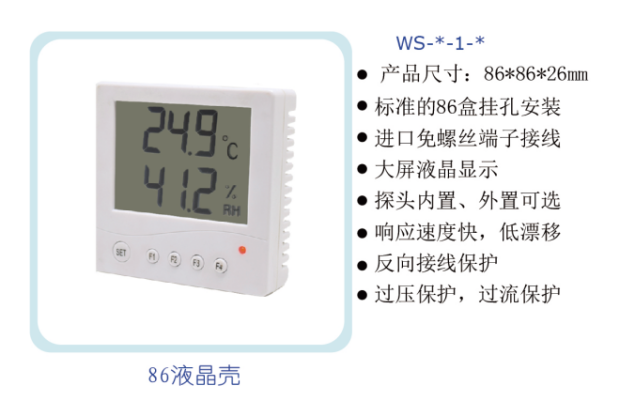

        485液晶显示温湿度变送器:WS-*温湿度变送器为标准86盒外壳,大屏液晶显示,采用美国进口工业级微处理器芯片、进口高精度温湿度传感器,确保温湿度变送器优异的可靠性、高精度和互换性,广泛应用于机房环境监控系统、药品GSP、仓库、档案馆等场合。

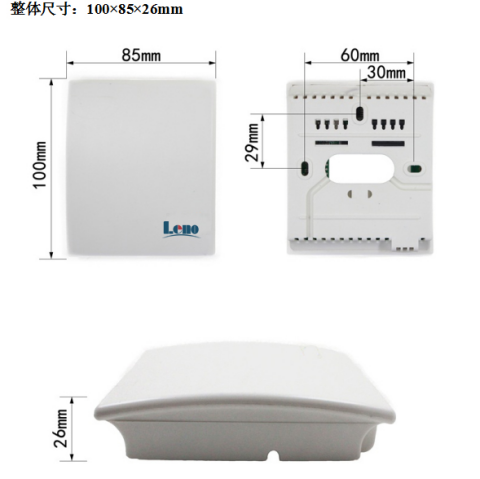

       33311.png 485温湿度变送器:WS/H-N01-5温湿度变送器选用进口高精度温湿度测量单元,稳定性高,漂移小,可重复性高。选用壁挂式外壳可轻松固定于墙体,是暖通监控应用领域理想的解决方案,该产品广泛应用于楼宇自动化、暖通空调、档案馆图书馆等需要温湿度监测或自动控制的场所。采用WS485硬件接口(具有防雷设计),协议层兼容标准的工业Modbus-Rtu协议。可兼容各种主机平台(PC软件、触摸屏、PLC、组态王),本公司免费提供测试平台软件和配置软件。

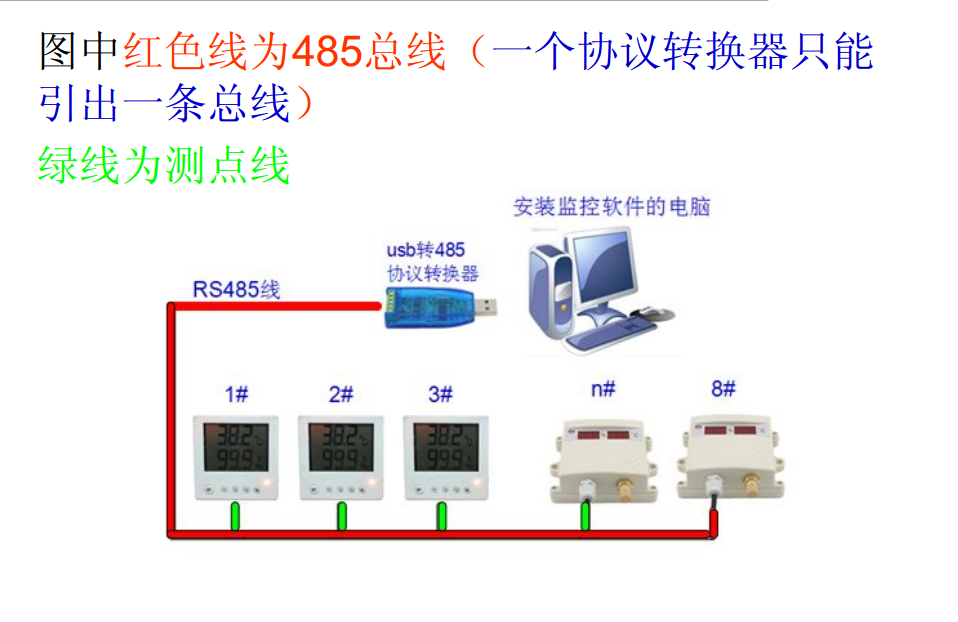

        485总线:建议用RVV4*0.5的线缆,485总线长2000米,总线到每个测点的分支线不可以超过1米;24V电源线可伴随485一起布线,若测点数量超过25台建议分段供电,一个485网络里可容纳255个485型测点。每超过30个点建议客户加一个中继器增强485信号强度。


        有线组网:温湿度变送器接入485总线,通过USB转485模块连接电脑,短信猫接入电脑,配合WS-RJ-K环境监控平台可实现数据的实时显示、实时曲线查看、历史曲线查看、数据记录(可以现在打印做成数据汇总表)、超限声光报警、短信报警、邮件报警、数据导出、远程web访问(其他地方的工作人员通过电脑可以远程访问IP并查看监测数据)等功能,实现对药品仓库内环境量的24小时不间断的监测。
