WZP-K铂热电阻温度传感器

产品优势
  • ◆进口热敏元件和生产工艺,精度高、稳定性好;

    ◆直径小,热响应时间少,减小动态误差;

    ◆采用符合IEC 60751 (A级或更高等级)的PT100温度传感器;

    ◆多种过程连接形式和延长颈类型,支持用户自定义热电阻插入深度。


    ✉ 文档下载:点击下载


在线咨询 400-801-8633

产品概述
 Product featuresv1

       WZP-K铂热电阻温度传感器PT100探头采用国际知名品牌热敏元件,精度高、长期稳定性好;先进的生产工艺和封装检测设备降低因封装产生的精度误差,确保封装后的传感器输出精度无限接近敏感元件的初始精度。传感器配套放大器输出一个与被测温度成线性关系的二线制4-20mA电流信号或者三线制0-10V电压信号,一体化结构设计、体积小、重量轻、频响高、长期稳定性好,安装方便,广泛应用于石油、化工、热电、冶金、机械、食品医疗等工业和科研领域。

产品特点
━ Product features

 01  进口热敏元件和生产工艺,精度高、稳定性好;
 02  直径小,热响应时间少,减小动态误差;
 03  具有多种过程连接形式和延长颈类型,支持用户自定义热电阻插入深度;
 04  直接测量各种生产过程中-196~500℃范围内的液体、气体和蒸汽;
 05  通常该系列传感器和放大器、显示记录仪、上位机软件、PLC/DCS等配套使用;
 06  可搭配分体式放大电路,输出4~20mA电流信号或者1~10V电压信号;
 07  具有高精度测量:采用符合IEC 60751 (A级或更高等级)的PT100温度传感器
 08  传感器可采用各种过程连接和多种电缆、电气连接;
 09 1×PT100、2×PT100、热电阻或热电偶自由选择,支持非标定做。


传感器的探头直径和响应时间
━ Probe diameter and response time of sensor

传感器尖端直径与反应时

      所有传感器都可带较细的尖端,以确保反应时间较短,以下所提到的反应时间是根据PT100传感器在沸水测得的。




技术参数

━ Technical parameters

测量介 气体 、 液体 、 蒸汽
测温范围  -196℃~+500℃
供电电压 12~36 V DC        推荐 24 V DC
测量精度 ±0.5%FS、±0.2%FS、±0.1%FS
过程连接 螺纹、法兰、卡盘、或定制
电气连接 M20*1.5内螺纹
壳体材质 铸铝材质
探杆材质 304、316L、客户定制
探杆长度 min.10mmmax.3m(推荐:10倍于探杆外径)
探头外径 min.4mmmax.16mm
绝缘阻  ≥100MΩ/10-100VAC
探杆外径
与频响
 Ф4t<4s/Ф6t<10s
Ф8t<12s/Ф16t<30s
工作温湿度 -20~+60℃、5-95%RH
温度漂移 0.05%FS/℃
零点漂移 0.05%FS/℃
防护等级 IP65

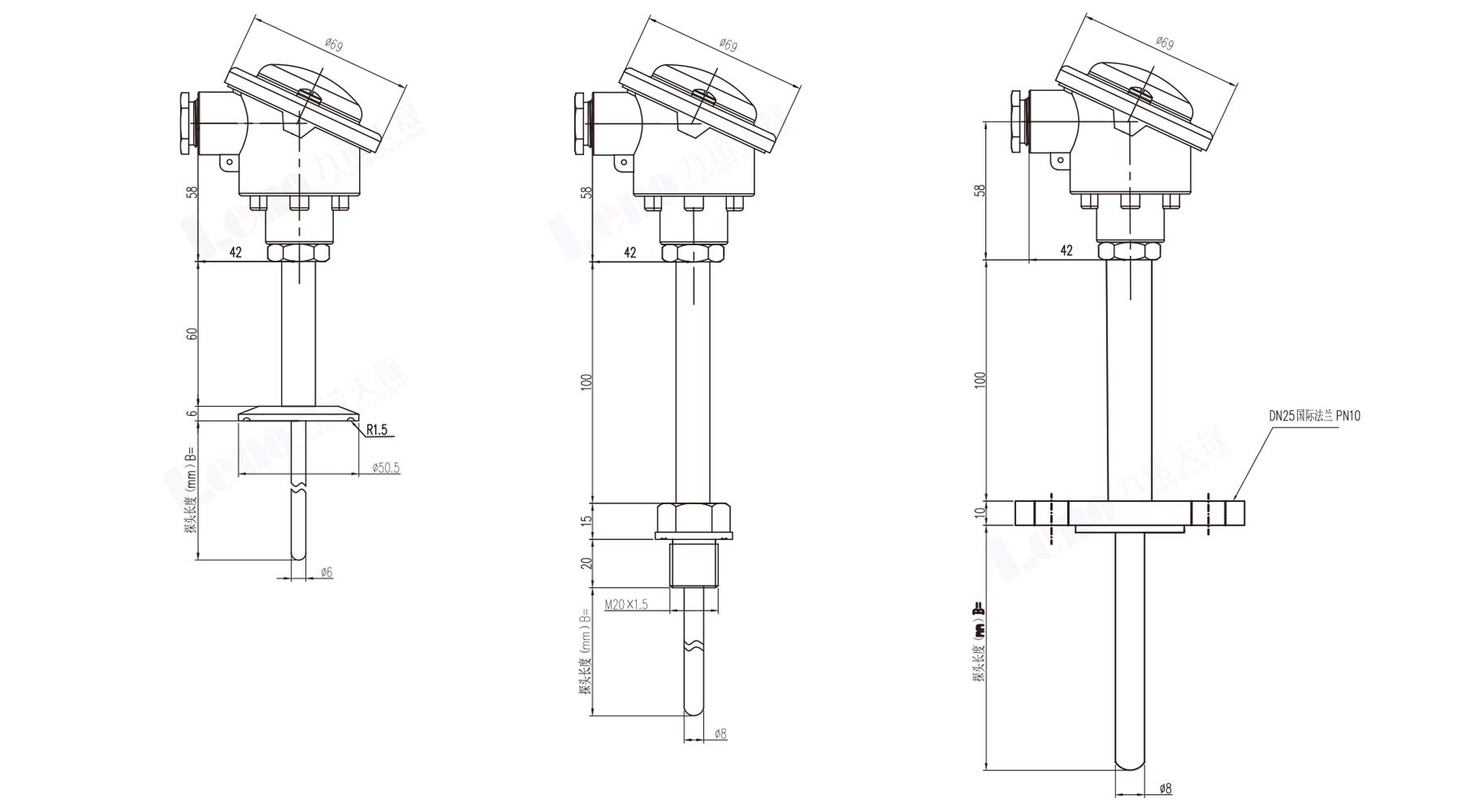

外形尺寸
━ Overall dimension
