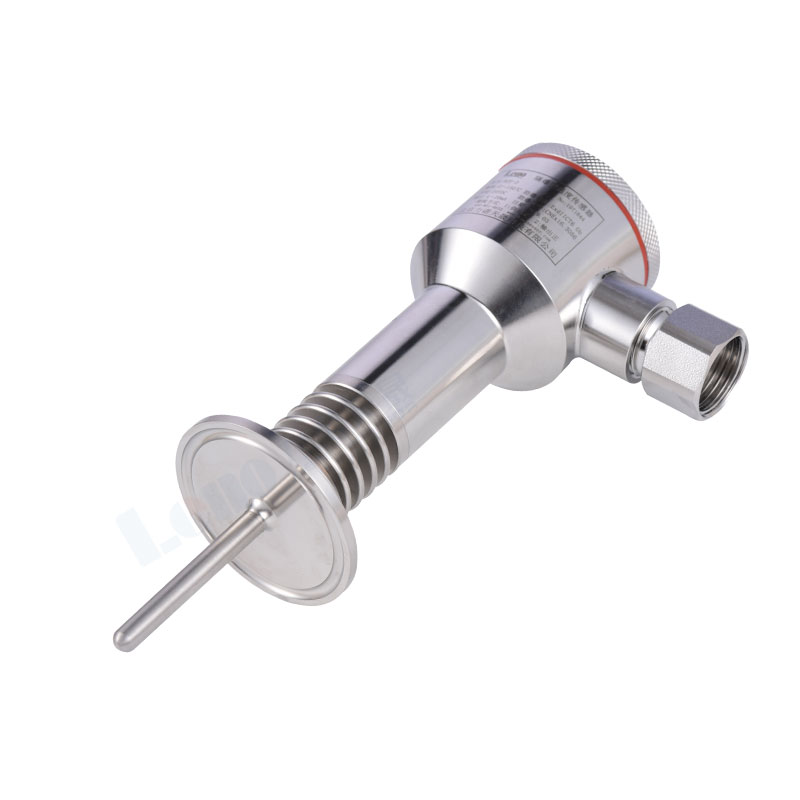

WZP-D不锈钢防爆温度传感器

产品优势
  • ◆全不锈钢结构设计,材质与光洁度符合卫生级标准,

    ◆符合GB3836.1-2010《爆炸性环境第1、2部分...》标准;

    ◆采用进口高精密集成放大电路,稳定性好,抗干扰能力强,

    ◆采用符合IEC 60751 (A级或更高等级)的Pt100温度传感器。


    ✉ 文档下载:点击下载
在线咨询 400-801-8633

产品概述
 Product featuresv1

       WZP-D不锈钢防爆温度传感器是食品、饮料、医药和生物工程等行业专用的卫生型防爆温度变送器。该产品符合GB3836.1-2010《爆炸性环境第1、2部分...》标准,防爆等级 Ex d IIBT4。采用全卫生级不锈钢结构设计, 过程连接部分均采用整体焊接抛光工艺,无卫生死角,相关卫生设计符合FDA标准。该系列温度变送器的敏感元件全部采用进口高精度铂热电阻(A级或更高级),直接测量各种生产过程中-200-500℃范围内的液体、气体和蒸汽,性能稳定,测量精度高(A级精度:±0.15℃)。 变送器采用进口高精密集成放大电路,稳定性好,抗干扰能力强,整机经过标准工艺组装和严格测试,达到同类原装进口产品的技术指标并兼具一致性,在工业控制过程中具有稳定可靠、兼容互换等特点。

产品特点
━ Product features

 01  采用全卫生级不锈钢结构设计,卫生隔爆型温度传感器;
 02  该产品过程连接部分均采用焊接抛光工艺,无卫生死角,相关卫生设计符合FDA标准;
 03  采用进口高精度铂热电阻(A级或更高级),性能稳定,测量精度高(A级精度:±0.15℃);
 04  直接测量各种生产过程中-196~500℃范围内的液体、气体和蒸汽;
 05  探杆尺寸可定做:插入深度10mm~2000mm;探头外径min3mm~max16mm;
 06  可配套一体化集成放大电路或数字放大模块组成一体化温度变送器,输出标准4-20mA电流信号或0-10VDC电压信号;
 07  接液部分材质(316L)与光洁度(Ra<0.8)符合卫生级标准;
 08  传感器可采用各种过程连接和多种电缆、电气连接;
 09 1×PT100、2×PT100、热电阻或热电偶自由选择,支持非标定做。


传感器的探头直径和响应时间
━ Probe diameter and response time of sensor

传感器尖端直径与反应时

      所有传感器都可带较细的尖端,以确保反应时间较短,以下所提到的反应时间是根据PT100传感器在沸水测得的。




技术参数

━ Technical parameters

测量介 气体 、 液体 、 蒸汽
测温范围  -196 ℃ ~ +500 ℃   ( 量程段内可选 )
供电电压 12~36 V DC        推荐 24 V DC  或  无源
输出信号 4~20mA  /  0~10V  /  PT100
环境温度 -35 ℃ ~ + 85 ℃
精度等级 ± 0.1 % F.S       ± 0.2 %F.S        ± 0.5 %F.S
电气连接 G1/2内螺纹
耐压等级 3MPa 常规可定做
探头外径 min.3mm        max.16mm
绝缘电阻 ≤ 500Ω / 100VAC
负载电  0~600Ω
过程连接 50.5mm卡盘       64mm卡盘  或 定做
相对湿度 5%~95%RH,无冷凝
响应时间 探头外径 φ10t <15s, φ8t<12s, φ6t<10s,φ3t<3s
环境温度变化影响 0.1级    0.01%F.S / ℃;    0.2级    0.02%F.S / ℃;   0.5级    0.05%F.S / ℃
探头材质 304 / 316L 客户定制
防护等级 IP65 (标配)      IP66(定制)

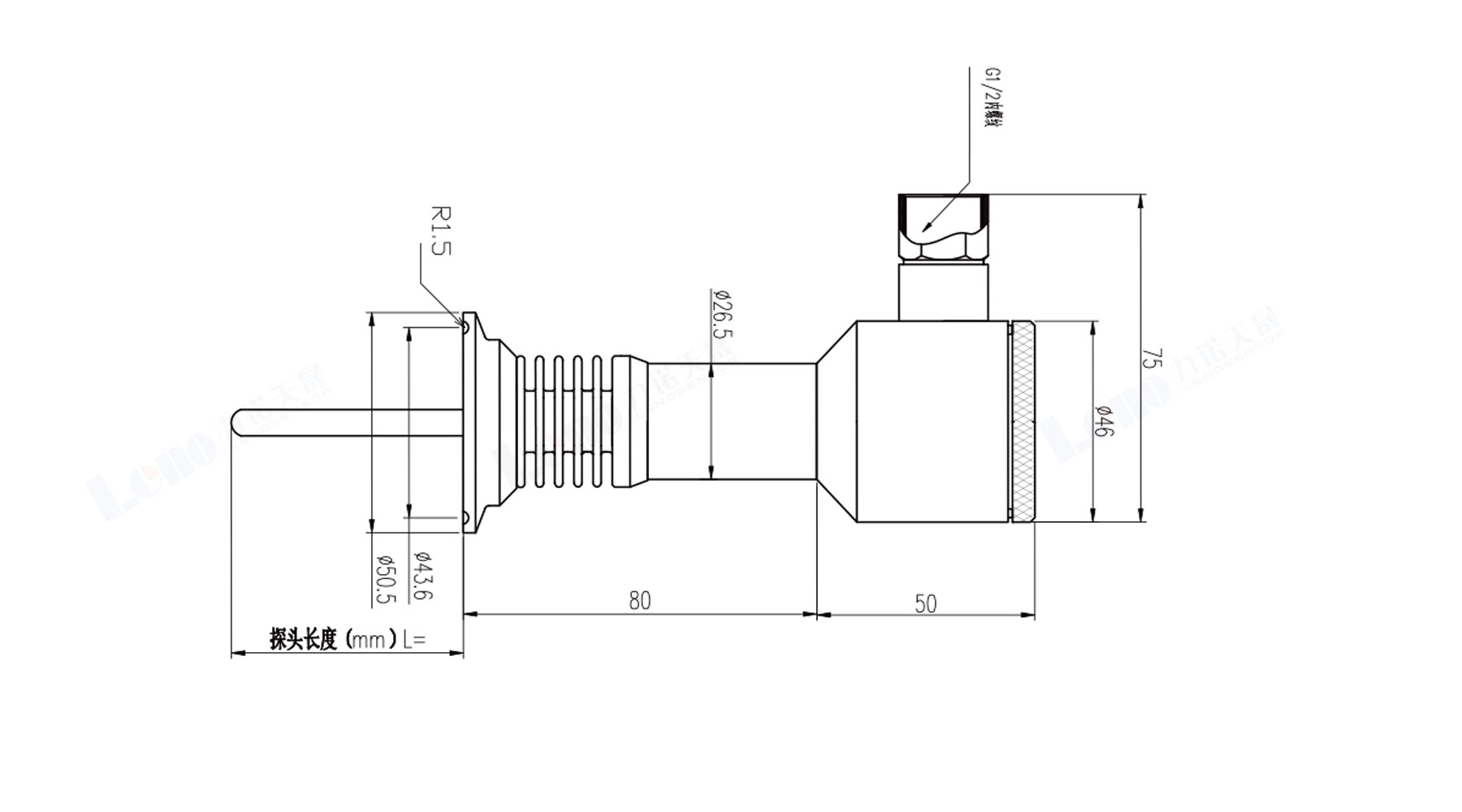

外形尺寸
━ Overall dimension
