| 产品概述 |
━ Product featuresv1 ━
|

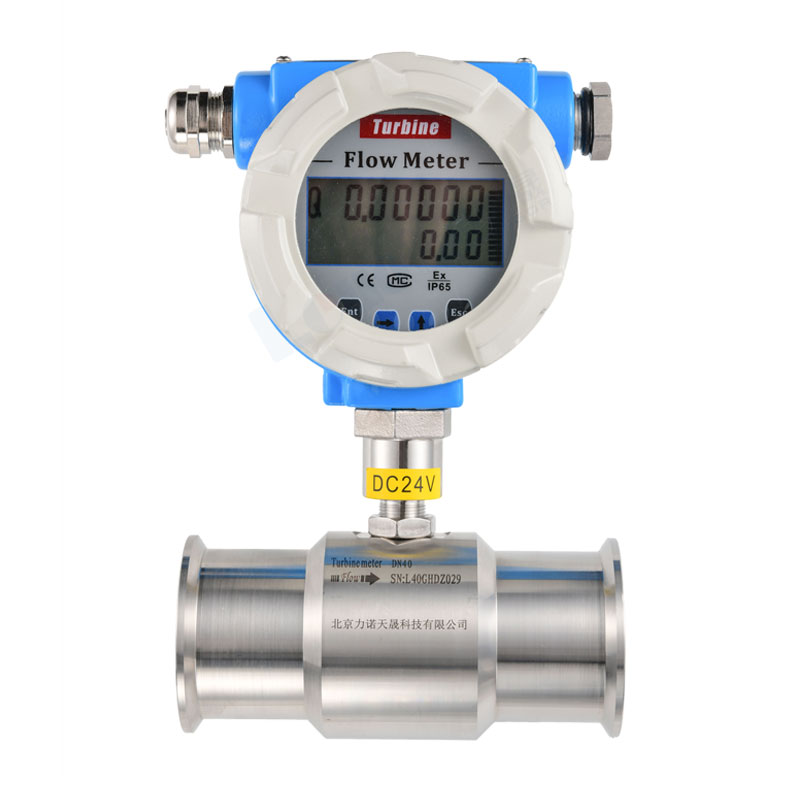

T713-KP卫生型液体涡轮流量计是一种专门用于制药、食品、饮料等行业、作为计量、配料、控制成品灌装等用途的专用流量计量仪表。该仪表本体采用不锈钢（304或316L）制成、机芯部分使用特种材质符合卫生级标准、具有良好的防腐蚀，防腐化的能力。整表结构突破传统工艺，采用国外先进结构优化设计，大大提高了仪表的精确度和重复性。该系列卫生涡轮流量计已经达到同类型产品国际水准，是食品卫生行业理想仪表。
| 工作原理 |
━ Working principle ━
|
①前置放大器
②叶轮
③法兰
④前导向装置
⑤主轴
⑥轴心
⑦密封圈
⑧壳体
如图所示，当被测流体流过传感器时，在流体作用下，叶轮受力旋转，其转速与管道平均流速成正比，叶轮的转动周期地改变磁电转换器的磁阻值。检测线圈中的磁通随之发生周期性变化，产生周期性的感应电势，即电脉冲信号，经放大器放大后，送至仪表显示。
| 01 卫生行业专用，采用快装式结构，方便安装与清洗； |
| 02 高精度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R； |
| 03 重复性好，短期重复性可达0.05%-0.2%，正是由于具有良好的重复性，如经常校准或在线校准可得到极高的精确度； |
| 04 输出脉冲频率信号，适用总量计量及与计算机连接，无零点漂移，抗干扰能力强； |
| 05 可获得很高的频率信号（3-4kHz），信号分辨力强； |
| 06 范围比宽，中大口径可达1:20，小口径为1:10； |
| 07 适用高压测量，仪表表体上不必开孔，易制成高压型仪表； |
| 08 采用超低功耗微处理器技术，1节3.6V10AH锂电池可使用1年以上； |
| 09 结构紧凑轻巧，安装维护方便，流通能力大； |
10 可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便；
|
| 11 专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下型、混砂专用型等； |
技术参数
|
━ Technical parameters ━ |
| 测量介质 | 纯净无杂质的液体或无强烈腐蚀性的液体 |
| 仪表口径及连接方式 | DN4-DN100 卡盘或法兰连接 |
| 精度等级 | ±1%R， ±0.5%R、 ±0.2%R（需定制） |
| 电源 | 外电源： 24VDC±15%，内电源：36VDC锂电池
|
| 脉冲输出 | 负载能力＞1100Ω， 高电平幅值＞22V， 低电平幅值＜0.8V， 脉冲宽度1/2fin*1000（ms） |
| 电流输出 | 负载能力＞900Ω， 两线制4-20mA输出，输出信号频率：0-3000HZ
|
| 通讯接口 | RS485接口，使用MODBUS-RTU协议 |
| 仪表材质 | 本体材质：304或316不锈钢 机芯：特种防腐材质 |
| 量程比 | 1:10 1:20
|
| 介质温度 | 标准型： -25℃~+80℃ 高温型-20~+150℃ |
| 使用条件 | 环境温度： -20℃ ~ +60 ℃ 相对湿度： 5%~90% 大气压力： 86KPa~106KPa
|
| 外形尺寸 |
━ Overall dimension ━
|
